DLZ25 पावर-संचालित व्हील ब्रेक: कार्य सिद्धांत और अनुप्रयोग
DLZ श्रृंखला पावर{{0} चालित व्हील ब्रेक DLZ25 DLZ25 DLZ श्रृंखला से एक छोटा सा {{3} से {{4}मध्यम ड्यूटी पावर {{5} चालित व्हील ब्रेक है, जिसे औद्योगिक उपकरणों के सीधे व्हील साइड ब्रेकिंग के लिए डिज़ाइन किया गया है। यह एक इलेक्ट्रिक हाइड्रोलिक इंटीग्रेटेड ड्राइव संरचना (सामान्य बिजली आपूर्ति: AC 380V या DC 24V) को अपनाता है...
विवरण

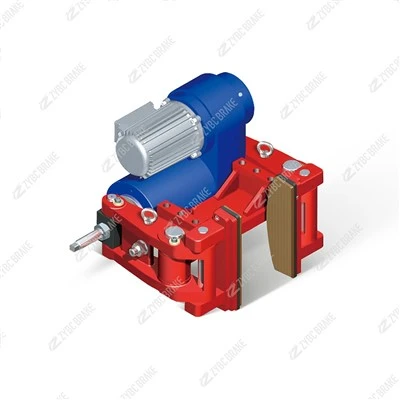

DLZ श्रृंखला पावर-संचालित व्हील ब्रेक DLZ25
DLZ25, DLZ श्रृंखला का एक छोटा {{1} से {{2} मध्यम ड्यूटी पावर {{3} चालित व्हील ब्रेक है, जिसे औद्योगिक उपकरणों के सीधे व्हील {{4} साइड ब्रेकिंग के लिए डिज़ाइन किया गया है। यह 25 N·m के नाममात्र ब्रेकिंग टॉर्क के साथ एक इलेक्ट्रिक हाइड्रोलिक इंटीग्रेटेड ड्राइव संरचना (सामान्य बिजली आपूर्ति: AC 380V या DC 24V) को अपनाता है, और इसमें कॉम्पैक्ट आकार, तीव्र प्रतिक्रिया और आसान एकीकरण की सुविधा है। इसका व्यापक रूप से कम{{11}स्पीड लाइट-ड्यूटी उपकरण में उपयोग किया जाता है, जिसके लिए स्वचालित या अर्ध{13}स्वचालित ब्रेकिंग नियंत्रण की आवश्यकता होती है।
उत्पाद विवरण
1. कार्य सिद्धांत
ब्रेक "ब्रेकिंग के लिए इलेक्ट्रिक हाइड्रोलिक ड्राइव + रिलीज के लिए स्प्रिंग रीसेट" के आधार पर संचालित होता है, जो पावर नियंत्रण और यांत्रिक स्थिरता को एकीकृत करता है। मुख्य कार्य प्रक्रिया में तीन चरण शामिल हैं:
1.1 ब्रेक एंगेजमेंट
जब ब्रेक लगाने की आवश्यकता होती है, तो एकीकृत इलेक्ट्रिक हाइड्रोलिक पावर यूनिट सक्रिय हो जाती है। इलेक्ट्रिक मोटर 6-10 एमपीए हाइड्रोलिक दबाव उत्पन्न करने के लिए हाइड्रोलिक पंप को चलाती है, जो ब्रेक के क्लैंपिंग सिलेंडर में संचारित होता है।
सिलेंडर में पिस्टन हाइड्रोलिक बल के तहत बाहर की ओर धकेलता है, जिससे दोहरी कैलिपर संरचना पहिया की ब्रेकिंग सतह (या एकीकृत ब्रेक डिस्क) की ओर अंदर की ओर चिपक जाती है।
कैलीपर्स पर एस्बेस्टस मुक्त रेजिन {{1} आधारित घर्षण लाइनिंग ब्रेकिंग सतह पर कसकर फिट होती है, जिससे 25 N·m स्थिर घर्षण टॉर्क उत्पन्न होता है। यह टॉर्क पहिए के घूमने का विरोध करता है, उपकरण के रुकने तक उसकी गति को सुचारू रूप से धीमा कर देता है, और आकस्मिक गति को रोकने के लिए पहिये को स्थिर रख सकता है।
एक निर्मित {{0}दबाव में{{1}संतुलन वाल्व पहिए के दोनों किनारों पर एक समान क्लैम्पिंग बल सुनिश्चित करता है, ब्रेकिंग विचलन या लाइनिंग के असमान घिसाव से बचाता है।
1.2 ब्रेक रिलीज़
जब ब्रेकिंग सिग्नल समाप्त हो जाता है, तो इलेक्ट्रिक {{0}हाइड्रोलिक पावर यूनिट डी-एनर्जेटिक हो जाती है। हाइड्रोलिक प्रणाली एक राहत वाल्व के माध्यम से दबाव से राहत देती है, और हाइड्रोलिक तेल वापस जलाशय में प्रवाहित होता है।
क्लैम्पिंग सिलेंडर में रिटर्न स्प्रिंग्स (65Mn स्टील) तेजी से पलटाव करते हैं, जिससे पिस्टन और कैलीपर्स अपनी मूल स्थिति में वापस आ जाते हैं। घर्षण अस्तर और ब्रेकिंग सतह के बीच 0.3-0.5 मिमी का अंतर बनता है, जिससे ड्रैग घर्षण समाप्त हो जाता है।
पहिया बिना किसी बाधा के स्वतंत्र रूप से घूमता है, जिससे उपकरण सामान्य रूप से संचालित हो सकता है।
1.3 स्थिरता एवं नियंत्रण गारंटी
त्वरित प्रतिक्रिया डिज़ाइन: इलेक्ट्रिक {{0}हाइड्रोलिक यूनिट का स्टार्ट-अप प्रतिक्रिया समय 0.2 सेकंड से कम या उसके बराबर है, जो बार-बार स्टार्ट-अप चक्र (प्रति घंटे 500 बार तक) की मांग को पूरा करने के लिए त्वरित ब्रेकिंग को सक्षम बनाता है।
मुआवजा तंत्र पहनें: एक अंतर्निर्मित स्वचालित समायोजक लाइनिंग घिसाव (8 मिमी तक) की भरपाई करता है, मैन्युअल अंशांकन के बिना लगातार ब्रेकिंग टॉर्क और क्लीयरेंस बनाए रखता है।
सुरक्षा कार्य: लंबे समय तक संचालन के कारण जलने से बचाने के लिए इलेक्ट्रिक मोटर थर्मल सुरक्षा से सुसज्जित है; तेल रिसाव और संदूषण से बचने के लिए हाइड्रोलिक सिस्टम सीलबंद डिजाइन (आईपी54 सुरक्षा) को अपनाता है।
2. विशिष्ट अनुप्रयोग
डीएलजेड25 को कम परिचालन गति (30 किमी/घंटा से कम या उसके बराबर) के साथ हल्के ड्यूटी उपकरण (भार क्षमता: 0.5-5 टन) के लिए अनुकूलित किया गया है, जो स्वचालित उत्पादन लाइनों, लॉजिस्टिक्स यार्ड और छोटे पैमाने के औद्योगिक परिदृश्यों के लिए उपयुक्त है। मुख्य अनुप्रयोगों में शामिल हैं:
2.1 हल्के सामग्री प्रबंधन उपकरण
छोटे इलेक्ट्रिक फोर्कलिफ्ट, वेयरहाउस स्टेकर और मैनुअल हैंडलिंग ट्रक (1-3 टन भार क्षमता) के साथ संगत। यह माल परिवहन और संकीर्ण गोदामों में पार्किंग के दौरान सटीक ब्रेकिंग प्रदान करता है, जिससे परिचालन सुरक्षा और स्थिति सटीकता बढ़ती है।
छोटे एजीवी (स्वचालित निर्देशित वाहन) और लॉजिस्टिक्स रोबोट के व्हील साइड ब्रेकिंग के लिए उपयुक्त। यह पथ स्विचिंग या बाधा से बचाव के दौरान स्वचालित ब्रेकिंग प्राप्त करने के लिए उपकरण की नियंत्रण प्रणाली के साथ एकीकृत होता है, जिससे बुद्धिमान लॉजिस्टिक्स लाइनों का सुचारू संचालन सुनिश्चित होता है।
2.2 छोटे औद्योगिक परिवहन वाहन
फ़ैक्टरी सामग्री ट्रांसपोर्टरों, इलेक्ट्रिक ट्रॉलियों और हवाई अड्डे के सामान गाड़ियों पर लागू। यह चिकने इनडोर फर्श या सपाट बाहरी पथों के अनुकूल होता है, जिससे रुकने और {2}जाने के संचालन के दौरान फिसलन को रोकने के लिए विश्वसनीय ब्रेकिंग मिलती है।
स्वचालित उत्पादन लाइनों की लय से मेल खाते हुए सटीक स्थिति और आपातकालीन ब्रेकिंग प्राप्त करने के लिए छोटे रेल {{0} माउंटेड परिवहन वाहनों (उदाहरण के लिए, वर्कपीस स्थानांतरण के लिए वर्कशॉप रेल ट्रॉली) में उपयोग किया जाता है।
2.3 प्रकाश निर्माण एवं सहायक मशीनरी
छोटे निर्माण उपकरण जैसे मिनी इलेक्ट्रिक लोडर, छोटे हवाई कार्य प्लेटफॉर्म और कैंची लिफ्ट से मेल खाता है। जब उपकरण चल रहा हो या समतल निर्माण स्थलों पर पार्क किया गया हो तो यह सुरक्षा ब्रेकिंग प्रदान करता है, ऑपरेटरों और सामग्रियों की सुरक्षा करता है।
छोटे कृषि परिवहन वाहनों (उदाहरण के लिए, मिनी अनाज ट्रांसपोर्टर, बाग परिवहन गाड़ियां) और उद्यान मशीनरी (उदाहरण के लिए, बड़े लॉन घास काटने की मशीन) की सहायक ब्रेकिंग के लिए उपयुक्त, कम गति वाले आउटडोर संचालन के लिए उपयुक्त।
2.4 सामान्य औद्योगिक एवं परीक्षण उपकरण
छोटे कन्वेयर, औद्योगिक परीक्षण बेंच और सटीक उपकरणों के पहिएदार ट्रांसमिशन तंत्र पर स्थापित। यह वर्कपीस टकराव या परीक्षण डेटा विचलन से बचने के लिए त्वरित आपातकालीन ब्रेकिंग को सक्षम बनाता है।
छोटे मनोरंजन उपकरणों (उदाहरण के लिए, पार्कों में बच्चों की इलेक्ट्रिक कारें) और छोटे पैमाने के विशेष वाहनों में उपयोग किया जाता है, जो सुरक्षा और उपयोगकर्ता अनुभव आवश्यकताओं को पूरा करने के लिए स्थिर और कम शोर वाली ब्रेकिंग प्रदान करते हैं।
