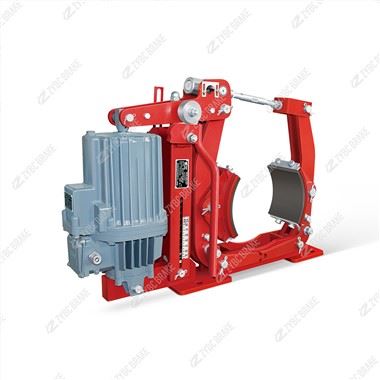

YWZ9-200/E23 एक हैसामान्य रूप से बंद इलेक्ट्रो-हाइड्रोलिक ड्रम ब्रेकमध्यम ड्यूटी उत्थापन और संप्रेषण अनुप्रयोगों के लिए डिज़ाइन किया गया। यह ब्रेक लगाने के लिए एक स्प्रिंग और रिलीज़ के लिए एक Ed23/5 इलेक्ट्रो-हाइड्रोलिक थ्रस्टर का उपयोग करता है। बिजली का उपयोग केवल ब्रेक खोलने के लिए किया जाता है - स्प्रिंग सभी रोकने का काम करता है। बिजली हटाओ, ब्रेक चालू है।
YWZ4 (अर्थव्यवस्था) और YWZ8 (भारी-कर्तव्य) के बीच स्थित,YWZ9 श्रृंखला "सर्वोत्तम मूल्य" अपग्रेड है: पुराने मॉडलों के समान पदचिह्न, लेकिन अनुकूलित लीवर ज्यामिति, चिकनी टॉर्क डिलीवरी और रखरखाव के साथ {{0}मुफ़्त पिवोट्स।
विशिष्ट अनुप्रयोग:
5टी ओवरहेड/गैन्ट्री क्रेन होइस्ट और ट्रॉली ड्राइव
बेल्ट कन्वेयर हेड पुली (पार्किंग और आपातकालीन स्टॉप)
चरखी और केपस्टर सहायक ड्राइव
पोर्ट ट्रॉली यात्रा तंत्र
स्टील प्लांट ट्रांसफर कारें (लाइट ड्यूटी)
⚙️ 3. तकनीकी विशिष्टताएँ
|
पैरामीटर |
कीमत |
|---|---|
|
नमूना |
YWZ9-200/E23 |
|
ब्रेक प्रकार |
सामान्य रूप से बंद, स्प्रिंग-लगाया गया, इलेक्ट्रो{{1}हाइड्रोलिक जारी किया गया |
|
ब्रेक व्हील (ड्रम) व्यास |
Ø200 मिमी |
|
रेटेड ब्रेकिंग टॉर्क |
160 N·m |
|
थ्रस्टर मॉडल |
एड23/5 (एड23/6 ठंडे क्षेत्र के लिए वैकल्पिक) |
|
जोर जोर जोर |
23 किग्रा |
|
खुलने का समय |
~0.35 s |
|
बंद करने का समय |
~0.50 s |
|
थ्रस्टर वोल्टेज |
380V/50Hz (220V/440V/60Hz उपलब्ध) |
|
संरक्षण वर्ग |
IP65 (थ्रस्टर) |
|
इन्सुलेशन वर्ग |
F |
|
घर्षण अस्तर |
एस्बेस्टस{{0}निःशुल्क इन्सर्ट, कार्ड{{1}लॉक प्रकार |
|
अस्तर पहनने की सीमा |
5 मिमी (स्प्रिंग रॉड पर दृश्य स्केल) |
|
निकासी नियंत्रण |
स्वतः बराबर -वापसी लिंकेज |
|
परिवेश तापमान. |
-20 डिग्री से +50 डिग्री (मानक) |
|
मानक |
जेबी/टी6406-2006 (डीआईएन 15435 के बराबर) |
|
बढ़ते |
क्षैतिज आधार, बाएँ/दाएँ हाथ से विनिमेय |
|
विकल्प |
सीमा स्विच, मैनुअल रिलीज लीवर, कम तापमान वाला हीटर |
