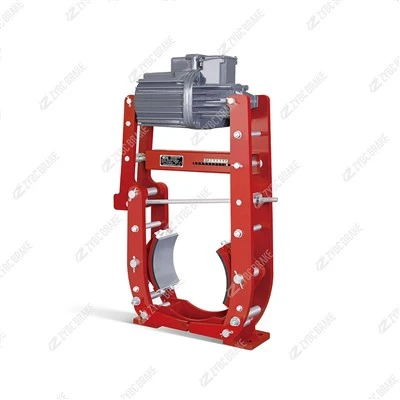

YW-L सीरीज इलेक्ट्रो-हाइड्रोलिक ड्रम ब्रेक: इंस्टालेशन के तरीके और मिलान सहायक उपकरण





1. स्थापना के तरीके

YW-L सीरीज इलेक्ट्रो-हाइड्रोलिक ड्रम ब्रेक लेते हैंऊर्ध्वाधर उर्ध्व थ्रस्टर को मानक रूप में माउंट करना, जबकि क्षैतिज पार्श्व स्थापना को सीमित ऊर्ध्वाधर स्थान वाले उपकरणों के लिए अनुकूलित किया जा सकता है। माउंटिंग आयाम जेबी/टी6406 औद्योगिक मानकों के अनुरूप हैं, जो पारंपरिक YWZ श्रृंखला ब्रेक के साथ विनिमेय प्रतिस्थापन को साकार करते हैं।

मानक ऊर्ध्वाधर स्थापना

उच्च शक्ति वाले बोल्ट के साथ कास्ट ब्रेक बेस को एक सपाट और कठोर माउंटिंग फाउंडेशन पर मजबूती से सुरक्षित करें। सुनिश्चित करें कि दोनों ब्रेक जूते ब्रेक ड्रम के दोनों किनारों पर सममित रूप से वितरित हैं, और जूते की केंद्रीय धुरी ड्रम धुरी के साथ मेल खाती है।

सहायक ईडी श्रृंखला इलेक्ट्रो-हाइड्रोलिक थ्रस्टर को लंबवत ऊपर की ओर स्थापित करें। यह लेआउट सामान्य आंतरिक हाइड्रोलिक तेल परिसंचरण और स्थिर ब्रेकिंग प्रतिक्रिया की गारंटी देता है।

अंतर्निर्मित लिंकेज इक्वल{{1}गैप संतुलन तंत्र स्वचालित रूप से दोनों तरफ घर्षण अस्तर और ड्रम के बीच लगातार निकासी रखता है, बार-बार मैन्युअल समायोजन के बिना एकतरफा जूता खींचने और असमान पहनने से बचाता है।

बाद में घर्षण अस्तर प्रतिस्थापन, टोक़ अंशांकन और दैनिक निरीक्षण के लिए पर्याप्त आसपास के ऑपरेटिंग स्थान को आरक्षित करें।

वैकल्पिक क्षैतिज साइड माउंटिंग

यह लेआउट कॉम्पैक्ट क्रेन ट्रॉली यात्रा तंत्र और संकीर्ण स्थापना स्थानों पर लागू होता है। ब्रेक आर्म असेंबली को पलटें और ब्रेक को ब्रेक ड्रम के चारों ओर पार्श्व रूप से स्थापित करें, जिसके लिए मिलान किए गए अनुकूलित ट्रांज़िशन ब्रैकेट की आवश्यकता होती है। क्षैतिज असेंबली के बाद, असामान्य तेल भंडारण के कारण होने वाले जाम या धीमी गति को रोकने के लिए थ्रस्टर के अंदर तेल के स्तर की दोबारा जांच करें।

मुख्य स्थापना आवश्यकताएँ

सभी काज धुरी स्थितियाँ रखरखाव मुक्त स्व-स्नेहन बियरिंग्स को अपनाती हैं, स्थापना के बाद नियमित ग्रीसिंग की आवश्यकता नहीं होती है।

घर्षण प्रदर्शन में कमी से बचने के लिए ट्रायल रन से पहले ब्रेक ड्रम की सतह पर तेल के दाग, जंग और धूल को अच्छी तरह से पोंछ लें।

आवश्यक रेटेड ब्रेकिंग टॉर्क सेट करने के लिए स्प्रिंग स्लीव पर स्केल के माध्यम से मुख्य ब्रेक स्प्रिंग के पूर्व {{0}संपीड़न को समायोजित करें।

ब्रेक शूज़ के पूर्ण खुलने और बंद होने के स्ट्रोक को सुनिश्चित करने के लिए ब्रेक फ्रेम और ड्रम के बीच सभी अवरुद्ध मलबे को साफ़ करें।

2. मानक मिलान सहायक उपकरण

कोर कार्यात्मक सहायक घटक

ईडी सीरीज इलेक्ट्रो-हाइड्रोलिक थ्रस्टरस्टैंडर्ड ड्राइव यूनिट YW{1}}L मॉडल के लिए मेल खाती है (विनिर्देशों में ED23/5, ED50/6, ED80/6, ED121/6 शामिल हैं)। यह असफल -सुरक्षित स्प्रिंग{{12} लागू तर्क का पालन करता है: ब्रेक जारी करने के लिए ऊर्जा लगाएं, स्वचालित ब्रेकिंग को ट्रिगर करने के लिए बिजली काट दें। ज्वलनशील और विस्फोटक स्थलों के लिए, फ्लेमप्रूफ बीएड श्रृंखला थ्रस्टर्स मिलान भागों के रूप में उपलब्ध हैं।

मैनुअल रिलीज़ लीवर का उपयोग बिजली विफलता या उपकरण ओवरहाल के दौरान आपातकालीन ब्रेक खोलने के लिए किया जाता है, जो मैन्युअल रखरखाव संचालन के लिए सुविधाजनक है।

ब्रेक स्थिति सीमा स्विच ब्रेक की पूरी तरह से रिलीज़ और पूरी तरह से ब्रेक की स्थिति का पता लगाता है, सुरक्षा इंटरलॉक सुरक्षा का एहसास करने के लिए विद्युत नियंत्रण प्रणाली को वास्तविक समय फीडबैक सिग्नल भेजता है।

उपभोज्य स्पेयर पार्ट्स

स्नैप करें{{0}त्वरित करें{{1}घर्षण लाइनिंग बदलें, पर्यावरण अनुकूल अपनाएं, गैर-{{3}एस्बेस्टस घिसाव-प्रतिरोधी, घर्षण प्रतिरोधी सामग्री; क्लैम्पिंग इंस्टॉलेशन संरचना पूरे ब्रेक बॉडी को अलग किए बिना त्वरित प्रतिस्थापन को सक्षम बनाती है। भारी लोड वाली कामकाजी परिस्थितियों के लिए अर्ध-{6}}धात्विक घर्षण पैड वैकल्पिक हैं।

फुल एडजस्टमेंट और फास्टनर किट जिसमें लंबे समय तक रखरखाव और पैरामीटर रिकैलिब्रेशन के लिए टॉर्क एडजस्टिंग नट, क्लीयरेंस एडजस्टिंग स्क्रू, लॉक बोल्ट, हिंज पिन और स्प्रिंग असेंबली शामिल हैं।

3. वैकल्पिक कस्टम सहायक उपकरण

कोयला खदानों, रासायनिक संयंत्रों और अन्य खतरनाक विस्फोटक क्षेत्रों के लिए विस्फोटरोधी सहायक असेंबली (बीएड फ्लेमप्रूफ थ्रस्टर्स, पूर्व प्रमाणित सीमा स्विच)।

क्षैतिज साइड माउंटिंग लेआउट के लिए समर्पित विशेष संक्रमण ब्रैकेट।

खदान, सीमेंट संयंत्र और बाहरी उच्च धूल वाले कामकाजी वातावरण के लिए धूल संरक्षण कवर।

तटीय, आर्द्र या संक्षारक कार्यशालाओं के लिए संक्षारणरोधी सतह कोटिंग और स्टेनलेस स्टील फास्टनरों।

बार-बार शुरू होने वाले चक्रों को रोकने के तहत कंपन, प्रभाव और शोर को कम करने के लिए बफर डंपिंग घटक।
