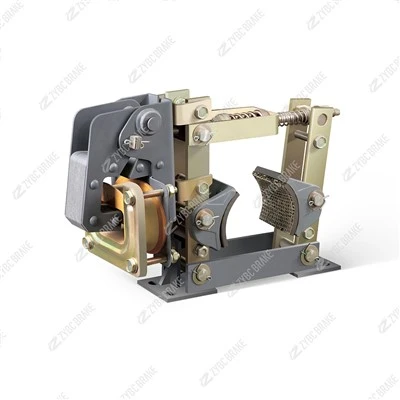

TJ2-300/200 इलेक्ट्रोमैग्नेटिक ड्रम ब्रेक|विफल-सुरक्षित क्रेन ब्रेक

1. उत्पाद मॉडल परिभाषा और कोड स्पष्टीकरण

पूर्ण मॉडल संख्या: TJ2-300/200 इलेक्ट्रोमैग्नेटिक ड्रम ब्रेकTJ2-300/200 TJ2 श्रृंखला AC इलेक्ट्रोमैग्नेटिक शू ड्रम ब्रेक से संबंधित है। यह सामान्य रूप से बंद विफलता-सुरक्षित संरचना को अपनाता है और व्यापक रूप से पार्किंग ब्रेकिंग, लोड होल्डिंग और उठाने और परिवहन करने वाली मशीनरी के आपातकालीन स्टॉप के लिए उपयोग किया जाता है। उत्पाद जेबी/टी6406 औद्योगिक मानक का अनुपालन करता है।

मॉडल कोड व्याख्या:

टीजे2: एसी इलेक्ट्रोमैग्नेटिक ड्रम ब्रेक के लिए सीरीज कोड

300: मिलान ब्रेक ड्रम व्यास: 300 मिमी

200: निरंतर ड्यूटी जेसी के तहत रेटेड ब्रेकिंग टॉर्क 200 एनएम =100%; आंतरायिक ड्यूटी जेसी के लिए अधिकतम 500 एनएम~40%

2. उत्पाद अवलोकन

TJ2-300/200 इलेक्ट्रोमैग्नेटिक ड्रम ब्रेक एक परिपक्व सामान्य रूप से बंद औद्योगिक ब्रेक है जिसके कार्य सिद्धांत के साथस्प्रिंग एप्लाइड ब्रेकिंग, इलेक्ट्रोमैग्नेटिक रिलीज. यह ड्राइविंग घटक के रूप में MZD1-300 AC इलेक्ट्रोमैग्नेट से सुसज्जित है। सक्रिय होने पर, इलेक्ट्रोमैग्नेट ब्रेक शूज़ को ड्रम से अलग करने और ब्रेक छोड़ने के लिए आर्मेचर और लिंकेज तंत्र को खींचता है। जब बिजली कट जाती है या बिजली गुल हो जाती है, तो अंतर्निहित मुख्य संपीड़न स्प्रिंग आपातकालीन ब्रेकिंग का एहसास करने के लिए तुरंत ब्रेक ड्रम को क्लैंप करने के लिए ब्रेक शूज़ को धक्का देता है।

इस ब्रेक में सरल लीवर लिंकेज संरचना, समायोज्य ब्रेकिंग टॉर्क और बदली जाने योग्य घर्षण लाइनिंग की सुविधा है। यह आंतरायिक कार्य चक्रों के लिए किफायती और विश्वसनीय है, छोटे और मध्यम उत्थापन और ट्रांसमिशन उपकरणों के लिए सुरक्षा ब्रेक के रूप में व्यापक रूप से अपनाया जाता है।

3. मुख्य विशेषताएं और उत्पाद लाभ

विफल-सुरक्षित सामान्य रूप से बंद सुरक्षा डिज़ाइन: स्प्रिंग एप्लाइड ब्रेकिंग, पावर खत्म होने पर स्वचालित ब्रेक एंगेजमेंट। लोड गिरने और उपकरण के भागने को प्रभावी ढंग से रोकता है, मशीन की सुरक्षा सुनिश्चित करता है।

एडजस्टेबल ब्रेकिंग टॉर्क: विभिन्न लोड आवश्यकताओं को पूरा करने के लिए मुख्य स्प्रिंग के प्रीलोड को बदलकर ब्रेकिंग टॉर्क को सटीक रूप से समायोजित किया जा सकता है।

एसी इलेक्ट्रोमैग्नेटिक ड्राइव: MZD1-300 AC इलेक्ट्रोमैग्नेट से मेल खाता है, बार-बार स्टार्ट-स्टॉप कार्य स्थितियों के लिए तेज़ प्रतिक्रिया और स्थिर कार्रवाई।

सरल एवं मजबूत यांत्रिक संरचना: कम घिसे हुए हिस्से, साइट पर आसान इंस्टालेशन और कमीशनिंग, ऑपरेटरों के लिए कम तकनीकी सीमा।

त्वरित बदली जाने योग्य घर्षण अस्तर: गैर -एस्बेस्टस घर्षण अस्तर को पूरे ब्रेक को अलग किए बिना बदला जा सकता है, जिससे डाउनटाइम और रखरखाव लागत काफी कम हो जाती है।

स्थिर घर्षण प्रदर्शन: गैर -एस्बेस्टस सेमी-धात्विक अस्तर स्थिर घर्षण गुणांक, कम घिसाव और कम धूल को बनाए रखता है।

लागत-प्रभावी समाधान: परिपक्व औद्योगिक डिजाइन, प्रतिस्पर्धी फैक्टरी मूल्य, सामान्य उठाने और परिवहन उपकरण के लिए आदर्श।

औद्योगिक मानक के अनुरूप: हेवी ड्यूटी औद्योगिक अनुप्रयोग के लिए जेबी/टी6406 के अनुसार निर्मित और परीक्षण किया गया।

4. आवेदन का दायरा

TJ2-300/200 इलेक्ट्रोमैग्नेटिक ड्रम ब्रेक को सुरक्षित पार्किंग, लोड होल्डिंग और आपातकालीन स्टॉप की आवश्यकता वाली औद्योगिक मशीनरी के लिए डिज़ाइन किया गया है:

ओवरहेड क्रेन, गैन्ट्री क्रेन, इलेक्ट्रिक होइस्ट और विंच

बेल्ट कन्वेयर और थोक सामग्री संदेश उपकरण

धातुकर्म, खनन और निर्माण मशीनरी

कार्यशाला सामग्री प्रबंधन और उठाने के उपकरण

अन्य ट्रांसमिशन और उत्थापन मशीनरी को सुरक्षा ब्रेकिंग के लिए बिजली की आवश्यकता होती है

5. पूर्ण तकनीकी पैरामीटर

表格

तकनीकी वस्तु	पैरामीटर मान
पूर्ण मॉडल	TJ2-300/200 इलेक्ट्रोमैग्नेटिक ड्रम ब्रेक
शृंखला प्रकार	टीजे2 सीरीज एसी इलेक्ट्रोमैग्नेटिक ड्रम ब्रेक
मिलान ब्रेक ड्रम व्यास	300 मिमी
रेटेड ब्रेकिंग टॉर्क	200 एनएम (जेसी=100% निरंतर); 500 एनएम (जेसी=25~40% रुक-रुक कर)
इलेक्ट्रोमैग्नेट का समर्थन	MZD1-300 AC इलेक्ट्रोमैग्नेट
कार्यशील वोल्टेज	AC380V (AC220V वैकल्पिक)
काम के सिद्धांत	स्प्रिंग एप्लाइड ब्रेकिंग, इलेक्ट्रोमैग्नेटिक रिलीज
कार्यशील परिवेश का तापमान	-20 डिग्री ~ +40 डिग्री
घर्षण अस्तर सामग्री	गैर{{0}एस्बेस्टस अर्ध-धात्विक घिसाव{{2}प्रतिरोधी अस्तर
कार्य कर्तव्य	रुक-रुक कर चक्रीय संचालन
निष्पादन मानक	जेबी/टी6406
कार्य करने का तरीका	पार्किंग ब्रेक, आपातकालीन स्टॉप, लोड होल्डिंग ब्रेक

6. कार्य सिद्धांत

पावर-रिलीज़ पर (सामान्य संचालन स्थिति)जब MZD1-300 इलेक्ट्रोमैग्नेट को AC पावर की आपूर्ति की जाती है, तो चुंबकीय बल आर्मेचर को आकर्षित करता है और लीवर लिंकेज तंत्र को चलाता है। यह मुख्य स्प्रिंग के प्रीलोड पर काबू पाता है और ब्रेक शूज़ को ब्रेक ड्रम से दूर धकेलता है। ब्रेक पूरी तरह से रिलीज़ हो गया है, और उपकरण ब्रेकिंग प्रतिरोध के बिना स्वतंत्र रूप से चल सकता है।

स्प्रिंग ब्रेकिंग (आपातकालीन एवं पार्किंग स्थिति)जब बिजली की आपूर्ति बंद हो जाती है या बिजली गुल हो जाती है, तो विद्युत चुंबक तुरंत चुंबकीय आकर्षण खो देता है। पूर्व -संपीड़ित मुख्य स्प्रिंग लीवर तंत्र को चलाता है, जिससे ब्रेक शूज़ को 300 मिमी ब्रेक ड्रम को कसकर जकड़ने के लिए मजबूर होना पड़ता है। रोटेशन को रोकने और लोड को मजबूती से पकड़ने के लिए स्थिर घर्षण ब्रेकिंग टॉर्क उत्पन्न होता है, जिससे लोड गिरने जैसी सुरक्षा दुर्घटनाओं को रोका जा सकता है।
