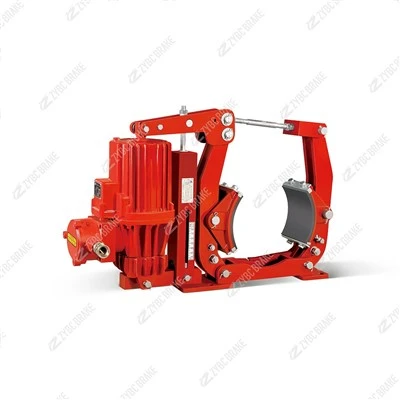

Ywz4-500/E121 क्रेन के लिए उच्च गुणवत्ता वाला ड्रम ब्रेक

YWZ4-500/E121एक प्रीमियम, औद्योगिक {{0}ग्रेड इलेक्ट्रो{{1}हाइड्रोलिक ड्रम ब्रेक है जिसे विशेष रूप से हेवी ड्यूटी क्रेन अनुप्रयोगों (जैसे, ओवरहेड क्रेन, गैन्ट्री क्रेन, टॉवर क्रेन और पोर्ट कंटेनर क्रेन) के लिए इंजीनियर किया गया है। यह विश्वसनीय लोड नियंत्रण, आपातकालीन रोक और स्थिर लोड होल्डिंग प्रदान करने के लिए उच्च {{6}प्रदर्शन E121 इलेक्ट्रो{8}हाइड्रोलिक थ्रस्टर के साथ मजबूत ड्रम ब्रेकिंग तकनीक को एकीकृत करता है, जो उच्च{10}लोड, उच्च{11}तीव्रता वाले क्रेन संचालन में सुरक्षा और परिचालन दक्षता सुनिश्चित करने के लिए महत्वपूर्ण है। नीचे इसके मॉडल की व्याख्या, मुख्य संरचना, कार्य सिद्धांत, मुख्य विशेषताएं, क्रेन के विशिष्ट लाभ और तकनीकी विशिष्टताओं का विस्तृत विवरण दिया गया है:

1. मॉडल व्याख्या: Ywz4-500/E121

मॉडल कोड इलेक्ट्रो{0}हाइड्रोलिक ड्रम ब्रेक के लिए वैश्विक औद्योगिक मानकों का पालन करता है, प्रत्येक खंड में क्रेन उपकरण मिलान और प्रदर्शन चयन के लिए आवश्यक महत्वपूर्ण तकनीकी मापदंडों को स्पष्ट रूप से परिभाषित किया गया है।

YWZ: "इलेक्ट्रो{{0}हाइड्रोलिक ड्रम ब्रेक" के लिए सार्वभौमिक उत्पाद श्रेणी कोड (Y=हाइड्रोलिक एक्चुएशन, W=ड्रम{3}}स्टाइल ब्रेकिंग स्ट्रक्चर, Z=इलेक्ट्रो-संचालित पावर स्रोत)।

4: डिज़ाइन श्रृंखला पहचानकर्ता, YWZ ब्रेक परिवार की चौथी पीढ़ी के पुनरावृत्ति का प्रतिनिधित्व करता है। इस श्रृंखला में अनुकूलित संरचनात्मक कठोरता, बेहतर गर्मी अपव्यय और आधुनिक क्रेन ड्राइव सिस्टम (पहले की YWZ1/2/3 श्रृंखला की तुलना में) के साथ बेहतर अनुकूलता शामिल है।

500: का नाममात्र व्यासब्रेक ड्रम(मिलीमीटर में). इसका मतलब यह है कि ब्रेक को 500 मिमी व्यास वाले ड्रमों से सुसज्जित क्रेन ड्राइव शाफ्ट के साथ जोड़ने के लिए बनाया गया है, एक महत्वपूर्ण आयाम जो सीधे ब्रेक की अधिकतम ब्रेकिंग टॉर्क और लोड हैंडलिंग क्षमता को निर्धारित करता है।

E121: के लिए पदनामएकीकृत इलेक्ट्रो-हाइड्रोलिक थ्रस्टर. E121 एक उच्च {{2}पावर थ्रस्टर (YWZ4-500 ब्रेक से मेल खाने वाला कस्टम) है जो ब्रेक एंगेजमेंट/रिलीज़ को चलाने के लिए विद्युत ऊर्जा को हाइड्रोलिक बल में परिवर्तित करता है, जिससे भारी क्रेन भार के तहत लगातार प्रदर्शन सुनिश्चित होता है।

2. कोर संरचना और क्रेन-विशिष्ट डिज़ाइन

YWZ4-500/E121 में क्रेन संचालन की मांगों के अनुरूप एक मजबूत, मॉड्यूलर डिज़ाइन है, जिसमें चार महत्वपूर्ण उपप्रणालियाँ एक साथ काम करती हैं:

2.1 1. E121 इलेक्ट्रो-हाइड्रोलिक थ्रस्टर (पावर कोर)

ब्रेक के "इंजन" के रूप में, E121 थ्रस्टर को क्रेन चक्रों में उच्च विश्वसनीयता के लिए इंजीनियर किया गया है:

शक्ति रूपांतरण: 380V AC (50Hz) औद्योगिक मोटर (रेटेड पावर ~1.1 किलोवाट) से सुसज्जित जो एक आंतरिक हाइड्रोलिक पंप चलाता है। यह ब्रेक को सक्रिय करने के लिए विद्युत इनपुट को स्थिर हाइड्रोलिक दबाव (12 एमपीए तक) में परिवर्तित करता है।

सीलबंद हाइड्रोलिक चैंबर: उच्च{{1}तापमान{{2}प्रतिरोधी सील (एफकेएम सामग्री) वाला एक रिसाव-रोधी हाइड्रोलिक सिलेंडर तेल रिसाव को रोकता है, जो ओवरहेड क्रेन अनुप्रयोगों के लिए महत्वपूर्ण है, जहां तरल पदार्थ टपकने से उपकरण को नुकसान हो सकता है या सुरक्षा खतरे पैदा हो सकते हैं।

त्वरित प्रतिक्रिया: थ्रस्टर 0.8 सेकंड से कम या उसके बराबर में पूर्ण सक्रियण (विस्तार/वापसी) प्राप्त करता है, जिससे आपातकालीन स्टॉप के दौरान त्वरित ब्रेक संलग्न करने में सक्षम होता है (उदाहरण के लिए, जब क्रेन ओवरस्पीडिंग का पता लगाता है)।

2.2 2. ड्रम ब्रेकिंग असेंबली

500 मिमी - व्यास वाले ड्रमों के लिए अनुकूलित, यह उपप्रणाली मजबूत, समान ब्रेकिंग बल सुनिश्चित करती है:

ब्रेक जूते और घर्षण अस्तर: दो छोटे (आर्कुएट) ब्रेक जूते (प्रभाव प्रतिरोध के लिए क्यूटी450 डक्टाइल आयरन से बने) पंक्तिबद्धक्रेन-विशिष्ट घर्षण सामग्री(अर्ध-धात्विक सम्मिश्रण). सामग्री उच्च घर्षण गुणांक (0.45 से अधिक या उसके बराबर μ), उच्च तापमान के लिए प्रतिरोध (350 डिग्री तक) और कम घिसाव प्रदान करती है, जो क्रेन उठाने/नीचे करने के चक्र के दौरान बार-बार ब्रेक लगाने के लिए महत्वपूर्ण है।

जूता समर्थन तंत्र: एक प्रबलित लीवर प्रणाली जो घर्षण अस्तर पर समान रूप से दबाव वितरित करती है, जिससे 500 मिमी ड्रम के साथ पूर्ण संपर्क सुनिश्चित होता है। यह असमान घिसाव को समाप्त करता है और "हॉट स्पॉट" (स्थानीयकृत ओवरहीटिंग) को रोकता है जो ब्रेकिंग प्रदर्शन को ख़राब कर सकता है।

2.3 3. विफल-सुरक्षित स्प्रिंग तंत्र

क्रेन सुरक्षा के लिए एक गैर-परक्राम्य सुविधा, यह तंत्र बिजली विफलता के दौरान लोड सुरक्षा सुनिश्चित करता है:

उच्च-टेंशन रिटर्न स्प्रिंग्स: ब्रेक के बेस में मल्टीपल मैंगनीज {{0} स्टील कंप्रेशन स्प्रिंग्स (8 {{5 }} 10 kN बल पर कैलिब्रेटेड) लगाए गए हैं। जब थ्रस्टर की शक्ति कम हो जाती है (उदाहरण के लिए, क्रेन की बिजली बंद हो जाती है), तो स्प्रिंग तेजी से फैलते हैं, जिससे ब्रेक शूज़ ड्रम के साथ कसकर संपर्क में आ जाते हैं और क्रेन के ड्राइव शाफ्ट को लॉक कर देते हैं और लोड को अपनी जगह पर बनाए रखते हैं।

2.4 4. समायोजन एवं सुरक्षा घटक

ब्रेक गैप समायोजक: थ्रेडेड छड़ें और लॉकनट्स ऑपरेटरों को घर्षण अस्तर और ड्रम के बीच के अंतर को ठीक करने की अनुमति देते हैं (इष्टतम प्रारंभिक अंतर: 0.4-0.6 मिमी)। यह समय के साथ अस्तर के घिसाव की भरपाई करता है, लगातार ब्रेकिंग टॉर्क को बार-बार अलग किए बिना बनाए रखता है।

संक्षारणरोधी आवास: ब्रेक के बाहरी आवरण और लीवर घटकों को धूल, नमी और खारे पानी का प्रतिरोध करने के लिए एपॉक्सी राल (80μm से अधिक या उसके बराबर मोटाई) के साथ लेपित किया जाता है, जो इनडोर (फ़ैक्टरी क्रेन) और आउटडोर (पोर्ट / गैन्ट्री क्रेन) वातावरण के लिए उपयुक्त है।

संकेतक पहनें: एक वैकल्पिक मैकेनिकल वियर गेज (या प्रॉक्सिमिटी सेंसर) ऑपरेटरों को सचेत करता है जब घर्षण लाइनिंग अपनी न्यूनतम मोटाई (5 मिमी से कम या उसके बराबर) तक पहुंच जाती है, जिससे जूते और ड्रम के बीच धातु के संपर्क को रोका जा सकता है (क्रेन में ड्रम क्षति का एक प्रमुख कारण)।

3. कार्य सिद्धांत (क्रेन संचालन चक्र)

सुरक्षित क्रेन कार्यक्षमता का समर्थन करने के लिए YWZ4-500/E121 तीन प्रमुख स्थितियों में संचालित होता है:

3.1 1. ब्रेक रिलीज (क्रेन उठाना/नीचे करना/यात्रा करना)

जब क्रेन की नियंत्रण प्रणाली (उदाहरण के लिए, पीएलसी या ऑपरेटर कंसोल) एक "स्टार्ट" सिग्नल भेजती है (उदाहरण के लिए, भार उठाना), तो E121 थ्रस्टर को विद्युत शक्ति प्राप्त होती है।

थ्रस्टर की मोटर हाइड्रोलिक पंप को चलाती है, जिससे हाइड्रोलिक कक्ष में दबाव बढ़ जाता है। यह दबाव पिस्टन और पुश रॉड को धक्का देता है, जिससे रिटर्न स्प्रिंग्स का तनाव दूर हो जाता है।

पुश रॉड ब्रेक शू लीवर पर काम करती है, जूते को 500 मिमी ड्रम से दूर खींचती है और एक छोटा सा गैप बनाती है। ड्रम (क्रेन के उत्थापन या यात्रा शाफ्ट से जुड़ा) स्वतंत्र रूप से घूमता है, जिससे भार की सुचारू गति होती है।

3.2 2. ब्रेक एंगेजमेंट (नियंत्रित स्टॉपिंग/लोड होल्डिंग)

नियंत्रित रोक: क्रेन को धीमा करने या रोकने के लिए (उदाहरण के लिए, जमीन पर भार कम करना), थ्रस्टर की बिजली आपूर्ति कम कर दी जाती है। हाइड्रोलिक दबाव कम हो जाता है, और रिटर्न स्प्रिंग्स घूमने वाले ड्रम के खिलाफ ब्रेक शूज़ को धकेलते हुए फैलने लगते हैं।

घर्षण सृजन: घर्षण लाइनिंग ब्रेकिंग टॉर्क (आमतौर पर इस मॉडल के लिए 2,500-3,500 एनएम) उत्पन्न करती है, जिससे लोड स्विंग या झटके से बचने के लिए ड्रम को नियंत्रित दर (रेटेड क्रेन लोड के तहत 1.2 सेकंड से कम या उसके बराबर) पर धीमा कर दिया जाता है।

स्थैतिक भार धारण: जब क्रेन हवा के बीच में लोड को निलंबित करती है (उदाहरण के लिए, सामग्री स्थानांतरण के दौरान), तो थ्रस्टर की शक्ति रेटेड आउटपुट के ~30% तक कट जाती है। स्प्रिंग्स आंशिक रूप से ब्रेक लगाते हैं, लोड को सुरक्षित रूप से पकड़ने के लिए पर्याप्त टॉर्क लगाते हैं, भले ही क्रेन का मुख्य ड्राइव सिस्टम विफल हो जाए।

3.3 3. आपातकालीन ब्रेकिंग (पावर विफलता/ओवरस्पीड)

अचानक बिजली हानि (उदाहरण के लिए, ग्रिड आउटेज) या क्रेन ओवरस्पीड (ओवरस्पीड स्विच द्वारा पता लगाया गया) के मामले में, E121 थ्रस्टर तुरंत सारी शक्ति खो देता है।

रिटर्न स्प्रिंग्स मिलीसेकंड के भीतर पूरी तरह से फैल जाते हैं, जिससे ब्रेक शूज़ ड्रम से टकरा जाते हैं। ब्रेकिंग टॉर्क अधिकतम क्षमता पर होता है, शाफ्ट को लॉक करना और क्रेन को 0.9 सेकंड से कम या उसके बराबर रोकना {{2}लोड गिरने, उपकरण भागने या टकराव को रोकना।

4. मुख्य विशेषताएं और क्रेन-विशिष्ट लाभ

YWZ4-500/E121 को क्रेन संचालन की अनूठी चुनौतियों का समाधान करने के लिए डिज़ाइन किया गया है, इसके फायदे जो इसे मानक ड्रम ब्रेक से अलग करते हैं:

4.1 1. भारी क्रेनों के लिए उच्च भार क्षमता

500 मिमी ड्रम व्यास और E121 थ्रस्टर के साथ, यह उपयुक्त ब्रेकिंग टॉर्क प्रदान करता है20-100 टन क्रेनइसे भारी उद्योग अनुप्रयोगों (उदाहरण के लिए, कॉइल उठाने वाली स्टील मिल क्रेन, कंटेनरों को संभालने वाली पोर्ट क्रेन) के लिए आदर्श बनाना।

4.2 2. बार-बार ब्रेक लगाने के लिए गर्मी प्रतिरोध

क्रेन के उत्थापन/कम करने के चक्र से महत्वपूर्ण गर्मी उत्पन्न होती है; ब्रेक की घर्षण लाइनिंग (350 डिग्री तक गर्मी प्रतिरोधी) और वेंटेड ड्रम डिज़ाइन गर्मी को तेजी से नष्ट कर देते हैं, जिससे निरंतर उपयोग के दौरान ब्रेक फीका (अधिक गरम होने के कारण घर्षण का नुकसान) को रोका जा सकता है।

4.3 3. कंपन प्रतिरोध

क्रेन यात्रा (उदाहरण के लिए, रेल के साथ चलने वाली ओवरहेड क्रेन) ब्रेक के प्रबलित लीवर सिस्टम और एंटी-लूज़िंग फास्टनरों (लॉक वॉशर के साथ आईएसओ 4017 हेक्सागोन बोल्ट) में कंपन का कारण बनती है, जिससे प्रदर्शन में गिरावट या घटक विफलता से बचने के लिए घटक सुरक्षित रहते हैं।

4.4 4. ओवरहेड क्रेन के लिए आसान रखरखाव

ओवरहेड क्रेन के रख-रखाव में बहुत समय लगता है। ब्रेक का मॉड्यूलर डिज़ाइन घर्षण अस्तर के त्वरित प्रतिस्थापन की अनुमति देता है (पूरे ब्रेक को अलग करने की कोई आवश्यकता नहीं है) और तेल जांच के लिए E121 थ्रस्टर तक आसान पहुंच प्रदान करता है, जिससे क्रेन डाउनटाइम कम हो जाता है।

4.5 5. क्रेन सुरक्षा मानकों का अनुपालन

यह वैश्विक क्रेन सुरक्षा नियमों (उदाहरण के लिए, क्रेन ब्रेक के लिए आईएसओ 4301 - 1, चीनी क्रेन मानकों के लिए जीबी / टी 6333 - 2019) को पूरा करता है और सीई-प्रमाणित है - अंतरराष्ट्रीय मानकों (उदाहरण के लिए, कोनक्रेन्स, लिबहर्र, सैनी) के लिए निर्मित क्रेन के साथ संगतता सुनिश्चित करता है।

5. विशिष्ट क्रेन अनुप्रयोग

YWZ4-500/E121 का उद्देश्य भारी-उद्योग परिदृश्यों में क्रेनों के लिए बनाया गया है, जिसमें शामिल हैं:

ओवरहेड ट्रैवलिंग क्रेन: भारी भार (जैसे, मशीनरी पार्ट्स, स्टील बीम) के लिए उत्थापन तंत्र को नियंत्रित करने के लिए स्टील मिलों, ऑटोमोटिव कारखानों और गोदामों में उपयोग किया जाता है।

गैंट्री क्रेन्स: 50-100 टन कंटेनरों को ब्रेक करते समय बाहरी परिस्थितियों (बारिश, धूल, नमक स्प्रे) को झेलते हुए बंदरगाह यार्डों, निर्माण स्थलों और कंटेनर टर्मिनलों पर लागू किया जाता है।

टावर क्रेन: कंक्रीट, स्टील और निर्माण सामग्री को पकड़ने और स्थिति में रखने के लिए ऊंचे निर्माण में उपयोग किया जाता है, बिजली कटौती के दौरान लोड में गिरावट को रोकने के लिए सुरक्षित स्प्रिंग तंत्र पर भरोसा किया जाता है।

माइन होइस्ट क्रेन्स: कठोर खनन वातावरण का प्रतिरोध करने वाले अयस्क या उपकरणों को उठाने के लिए भूमिगत खनन (वैकल्पिक धूल रोधी उन्नयन के साथ) के लिए अनुकूलित।

6. तकनीकी विशिष्टताएँ (विशिष्ट रेटिंग)

पैरामीटर	विशिष्टता (YWZ4-500/E121)
ब्रेक प्रकार	इलेक्ट्रो-हाइड्रोलिक ड्रम ब्रेक
ब्रेक ड्रम व्यास	500 मिमी
मिलान किया हुआ थ्रस्टर मॉडल	E121
थ्रस्टर विद्युत आपूर्ति	380V AC (50Hz) / 440V AC (60Hz, वैकल्पिक)
थ्रस्टर रेटेड पावर	~1.1 किलोवाट
रेटेड ब्रेकिंग टॉर्क	2,500-3,500 एनएम (समायोज्य)
अधिकतम ड्रम गति	300 आरपीएम
घर्षण अस्तर सामग्री	अर्ध-धात्विक सम्मिश्रण
अस्तर सेवा जीवन	8,000 कार्य घंटों से अधिक या उसके बराबर (क्रेन चक्र)
तापमान रेंज आपरेट करना	-20 डिग्री से 80 डिग्री
संरक्षण वर्ग (थ्रस्टर)	IP54 (धूलरोधी, छपाकरोधी, छपाकरोधी)
सुरक्षा वर्ग (ब्रेक)	आईपी65
माउन्टिंग का प्रकार	निकला हुआ किनारा - स्थापित (आईएसओ 6431)
वज़न	~180-220 किग्रा (थ्रस्टर के साथ)
